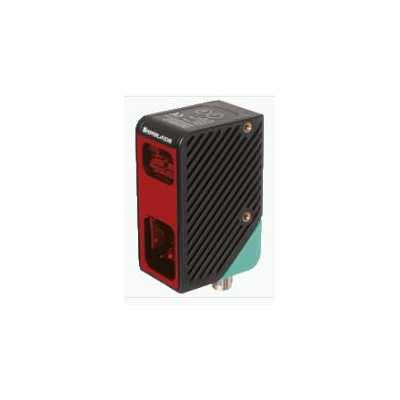

倍加福激光輪廓傳感器激光傳感器 VLE700-F280-B12-1200

點擊圖片查看原圖

品牌：	倍加福激光輪廓傳感器
所在地：	上海
有效期至：	長期有效
最后更新：	2024-06-10 15:37
瀏覽次數：	227

店鋪基本資料信息

倍加福傳感器專賣
[VIP第5年] 指數:5
[誠信檔案]
聯系人王金秀(女士) 銷售工程師
會員 [當前離線]
電話18621383659
手機18621383659
地區上海
地址上海市寶山區富聯一路98弄6號

產品詳細說明

倍加福激光輪廓傳感器

基于經過驗證的線性光列陣測量技術，SmartRunner 技術采用激光線和攝像頭，利用三角測量原理***檢測高度輪廓。在困難的環境條件下，線性光列陣測量技術相對于傳統視覺傳感器的優勢尤其明顯。即使是低對比度的物體，如金屬上的金屬和單色塑料，也不需要外部照明。即使不同的表面、不同的顏色和外部光線也不會影響測量結果。

SmartRunner 技術提供以下創新功能：

· 線性光列陣測量技術和2D視覺傳感器的**結合，也可以實現2D圖像采集

· 集成針對特定應用的評估，使該技術易于使用

· 復雜的測量數據通過 RS-485 接口轉換為數字開關信號，在所有公共現場總線都可以通過網關連接實現快速集成

· 示教和數據矩陣控制代碼簡化設備更換并提供冗余

· 操作向導實現直觀的參數設置

· 旋轉連接使該技術易于安裝

· 1級激光防止眼睛受傷

激光傳感器 VLE700-F280-B12-1200

高輪廓輸出

區域圖像輸出

分辨率 1280 x 960 像素

智能曝光時間控制

激光等級 1 級，視力無害

技術參數節選 VLE700-F280-B12-1200

產品闡述

用于輪廓匹配的激光傳感器；分辨率：1280 x 960 像素；測量范圍：X = 60 ... 300 mm，Z = 100 ... 700 mm；掃描速度：30 s^-1；以太網 TCP/IP 接口

通用規格

測量范圍 X = 60 ... 345 mm ; Z = 100 ... 700 mm

光源激光二極管

光源類型紅色激光 + 內置 LED 燈紅色 650 nm

激光額定值

注意可見激光輻射有害，切勿直視激光束
切勿直接使用光學儀器查看

激光等級 1

波長測量激光： 660 nm

脈沖長度測量激光： 0,5 ms

大光功率輸出測量激光： 15 mW

激光監控當激光電流過高時，安全系統會關閉激光

掃描速率 30 s^-1

分辨率 X>0.1 mm；100 mm 距離時 Z>0.2 mm
X>0.3 mm；400 mm 距離時 Z>2.0 mm
X>0.5 mm；700 mm 距離時 Z>5 mm

額定值

攝像頭

像素數量 1280 x 960 像素

功能性安全相關參數

MTTF_d 20 a

任務時間 (T_M) 10 a

診斷覆蓋率 (DC) 0 %

指示燈/操作方法

工作指示燈綠色 LED

診斷指示器黃色/紅色 LED

功能指示燈觸發：黃色 LED

控制元件 2 個按鈕

電氣技術規格

工作電壓 24 V ± 20% ， PELV

空載電流大 250 mA

功耗 *大 6 W ，無負載的輸出

接口

接口類型以太網

協議 TCP/IP

傳輸速率 100 MBit/s

輸入

輸入電壓 24 V

編號/類型外部觸發 + 1 輸入

開關閾值低：< 2.5 V，高：> 8 V

遵守標準和指令

符合標準

抗擾度 EN 61000-6-2:2005

發射干擾 EN 61000-6-4:2007/A1:2011

防護等級 EN 60529

耐沖擊和抗振 EN 60068-2-27:2009

激光等級 IEC 60825-1:2007

認證和證書

CCC 認證額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記

認證 CE

環境條件

工作溫度 -20 ... 45 °C (-4 ... 113 °F) ，（無冷凝；防止透鏡上結冰！）

存儲溫度 -20 ... 70 °C (-4 ... 158 °F)

機械規格

防護等級 IP67

連接 8 針 M12 x 1 連接器 ( 電源 + 輸入/輸出 ) + 4 針 M12x1 插座，D 碼 (LAN) ; 可旋轉 90° ;

材料

外殼 PC/ABS

光學端面塑料板

質量大約 125 g

緊固螺絲的緊固扭矩 max. 2 Nm

尺寸

高度 85 mm

寬度 38 mm

深度 55 mm

一般信息

注意安全須知：**
- 嘗試調試之前請先閱讀操作說明
- 應當僅由專業人士進行安裝、連接和調節
- 按照歐盟機械指令，并非安全部件

Classifications

System Classcode

ECLASS 11.0 27270801

ECLASS 10.0.1 27270801

ECLASS 9.0 27270801

ECLASS 8.0 27270801

ECLASS 5.1 27270801

ETIM 7.0 EC001825

ETIM 6.0 EC001825

ETIM 5.0 EC001825

UNSPSC 12.1 41111613

Product category / 產品類的視覺檢測傳感器

產品闡述
用于輪廓匹配的激光傳感器；分辨率：1280 x 960 像素；測量范圍：X = 60 ... 300 mm，Z = 100 ... 700 mm；掃描速度：30 s^-1；以太網 TCP/IP 接口

通用規格
測量范圍	X = 60 ... 345 mm ; Z = 100 ... 700 mm
光源	激光二極管
光源類型	紅色激光 + 內置 LED 燈紅色 650 nm
激光額定值
	注意	可見激光輻射有害，切勿直視激光束切勿直接使用光學儀器查看
	激光等級	1
	波長	測量激光： 660 nm
	脈沖長度	測量激光： 0,5 ms
	***大光功率輸出	測量激光： 15 mW
	激光監控	當激光電流過高時，安全系統會關閉激光
掃描速率	30 s^-1
分辨率	X>0.1 mm；100 mm 距離時 Z>0.2 mm X>0.3 mm；400 mm 距離時 Z>2.0 mm X>0.5 mm；700 mm 距離時 Z>5 mm
額定值
攝像頭
	像素數量	1280 x 960 像素
功能性安全相關參數
MTTF_d	20 a
任務時間 (T_M)	10 a
診斷覆蓋率 (DC)	0 %
指示燈/操作方法
工作指示燈	綠色 LED
診斷指示器	黃色/紅色 LED
功能指示燈	觸發：黃色 LED
控制元件	2 個按鈕
電氣技術規格
工作電壓	24 V ± 20% ， PELV
空載電流	***大 250 mA
功耗	***大 6 W ，無負載的輸出
接口
接口類型	以太網
協議	TCP/IP
傳輸速率	100 MBit/s
輸入
輸入電壓	24 V
編號/類型	外部觸發 + 1 輸入
開關閾值	低：< 2.5 V，高：> 8 V
遵守標準和指令
符合標準
	抗擾度	EN 61000-6-2:2005
	發射干擾	EN 61000-6-4:2007/A1:2011
	防護等級	EN 60529
	耐沖擊和抗振	EN 60068-2-27:2009
	激光等級	IEC 60825-1:2007
認證和證書
CCC 認證	額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
認證	CE
環境條件
工作溫度	-20 ... 45 °C (-4 ... 113 °F) ，（無冷凝；防止透鏡上結冰！）
存儲溫度	-20 ... 70 °C (-4 ... 158 °F)
機械規格
防護等級	IP67
連接	8 針 M12 x 1 連接器 ( 電源 + 輸入/輸出 ) + 4 針 M12x1 插座，D 碼 (LAN) ; 可旋轉 90° ;
材料
	外殼	PC/ABS
	光學端面	塑料板
質量	大約 125 g
緊固螺絲的緊固扭矩	max. 2 Nm
尺寸
	高度	85 mm
	寬度	38 mm
	深度	55 mm
一般信息
注意	安全須知： - 嘗試調試之前請先閱讀操作說明 - 應當僅由專業人士進行安裝、連接和調節 - 按照歐盟機械指令，并非安全部件

System	Classcode
ECLASS 11.0	27270801
ECLASS 10.0.1	27270801
ECLASS 9.0	27270801
ECLASS 8.0	27270801
ECLASS 5.1	27270801
ETIM 7.0	EC001825
ETIM 6.0	EC001825
ETIM 5.0	EC001825
UNSPSC 12.1	41111613
Product category / 產品類的	視覺檢測傳感器
