屬于 Altivar

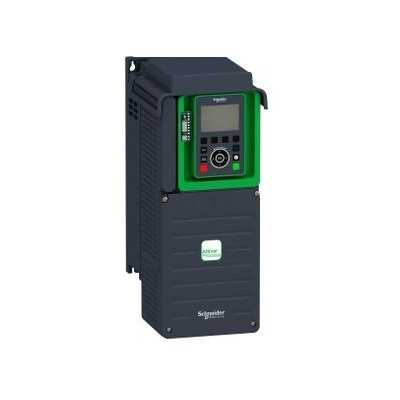

ATV900變頻器分為壁掛式單機、柜內安裝式模塊式單機與變頻驅動系統三大類. 可驅動包含同步電機在內的多種電機，廣泛應用于重載應用與復雜系統. 符合IEC/EN 61800-3，IEC/EN 61000-4，IEC/EN60721-3，IEC/EN 61800-5-1 等國際標準.
主要信息
| 產品系列 | ATV御程系列 ATV900 |
|---|---|
| 產品應用 | 工業用途 |
| 產品類型 | 變頻器 |
| 產品功能 |
異步電機 同步電機 |
| 應用領域 | Process for industrial |
| 變量 |
標準版本 制動單元 |
| 網絡相數 | 3 相 |
| 安裝類型 | 壁掛式安裝 |
| 通訊端口協議 |
以太網Modbus Ethernet/IP Modbus 串行 |
| 額定電源電壓 [Us] | 200...240 V - 15...10 % |
| 電動機功率 (kW) |
5.5 kW 適用 標準負載 4.0 kW 適用 重載 |
| 電機功率 |
7.5 hp 適用 標準負載 5.0 hp 適用 重載 |
| 連續輸出電流 |
25.4 A 在…上 4 kHz 適用 標準負載 18.7 A 在…上 4 kHz 適用 重載 |
| EMC 濾波器 |
集成的 帶EMC安裝板選件 |
| IP防護等級 | IP21 |
| 防護等級 | UL類型1 |
| option module |
卡槽A: 通訊模塊 適用 Profibus DP V1 卡槽A: 通訊模塊 適用 Profinet 卡槽A: 通訊模塊 適用 DeviceNet 卡槽A: 通訊模塊 適用 EtherCAT 卡槽A: 通訊模塊 適用 CANopen 菊花鏈 RJ45 卡槽A: 通訊模塊 適用 CANopen SUB-D 9 卡槽A: 通訊模塊 適用 CANopen 螺釘端子排 A節點/B節點/C節點: 數字和輸入I/O擴展模塊 A節點/B節點/C節點: 繼電器輸出擴展模塊 B節點: 5/12 V 數字編碼器接口模塊 B節點: 模擬編碼器接口模塊 B節點: 解析器編碼器接口模塊 通訊模塊 適用 以太網Powerlink |
| 離散量輸入邏輯 | 16個預置速度 |
| 異步電機控制配置文件 |
標準變轉矩 標準恒轉矩 優化轉矩模式 |
| 同步電機控制配置模式 |
永磁同步電機 同步磁阻電機 |
| Maximum output frequency | 599 Hz |
| 開關頻率 |
2...16 kHz 可調 4...16 kHz 有 |
| 額定開關頻率 | 4 kHz |
| 線路電流 |
20.2 A 在…上 200 V (標準負載) 15.1 A 在…上 200 V (重載) 17.1 A 在…上 240 V (標準負載) 13.0 A 在…上 240 V (重載) |
| 視在功率 |
7.6 kVA 在…上 240 V (標準負載) 6 kVA 在…上 240 V (重載) |
| ***大瞬變電流 |
30.5 A 在 60 s (標準負載) 28.1 A 在 60 s (重載) |
| 網絡頻率 | 50...60 Hz |
| 預期線路Isc | 50 kA |
| 離散量輸入數量 | 10 |
|---|---|
| 數字量輸入類型 |
DI1...DI8 可編程, 24 V 直流 (<= 30 V), 阻抗: 3.5 kOhm DI7, DI8 可編程為脈沖輸入: 0…30 kHz, 24 V 直流 (<= 30 V) STOA, STOB 安全扭矩中斷, 24 V 直流 (<= 30 V), 阻抗: > 2.2 kOhm |
| 離散量輸出數量 | 2 |
| 輸出型式 |
邏輯輸出 DQ+ 0…1 kHz <= 30 V 直流 100 mA 可編程為脈沖輸出 DQ+ 0…30 kHz <= 30 V 直流 20 mA 邏輯輸出 DQ- 0…1 kHz <= 30 V 直流 100 mA |
| 模擬量輸入數量 | 3 |
| 模擬量輸入類型 |
AI1, AI2, AI3 軟件-可配置電壓: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 12 bits AI1, AI2, AI3 軟件-可配置電流: 0...20 mA/4...20 mA, 阻抗: 250 Ω, 分辨率 12 bits |
| 模擬量輸出數量 | 2 |
| 模擬量輸出 型號 |
軟件-可配置電壓 AQ1, AQ2: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bits 軟件-可配置電流 AQ1, AQ2: 0...20 mA 阻抗 500 Ω, 分辨率 10 bits |
| 繼電器輸出數量 | 3 |
| 繼電器輸出類型 |
可配置的繼電器邏輯 R1: 故障繼電器 NO/NC 電氣壽命 100000 次 可配置的繼電器邏輯 R2: 序列繼電器 NO 電氣壽命 1000000 次 可配置的繼電器邏輯 R3: 序列繼電器 NO 電氣壽命 1000000 次 |
| ***大開關電流 |
繼電器輸出 R1 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 250 V AC 繼電器輸出 R1 在…上 阻性（負載） 量, cos phi = 1: 3 A 在…上 30 V 直流 繼電器輸出 R1 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 繼電器輸出 R1 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 繼電器輸出 R2, R3 在…上 阻性（負載） 量, cos phi = 1: 5 A 在…上 250 V AC 繼電器輸出 R2, R3 在…上 阻性（負載） 量, cos phi = 1: 5 A 在…上 30 V 直流 繼電器輸出 R2, R3 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 繼電器輸出 R2, R3 在…上 感性負載 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 |
| ***小開關電流 [Imin] | 繼電器輸出 R1, R2, R3: 5 mA 在…上 24 V 直流 |
| 物理接口 |
以太網 2線制RS485 |
| 連接器類型 |
2 RJ45 1 RJ45 |
| 訪問方法 | 從（站） 以太網Modbus |
| 傳輸速率 |
10, 100 Mbits 4.8 kbps 9600 bit/s 19200 bit/s |
| 傳輸幀 | RTU |
| 地址數 | 1…247 |
| 數據格式 | 8比特，可配置為偶數，奇數或無奇偶 |
| 極化方式 | 無阻抗 |
| 4 quadrant operation possible | True |
| 加速和減速傾斜 | 線性可單調 從0.01...9999S |
| 電機滑差補償 |
可調 自動 無論負載情況 可以抑制 不適用永磁同步電機規律 |
| 制動至停止 | 采用直流注入 |
| Brake chopper integrated | True |
| ***大輸入電流 | 20.2 A |
| Maximum output voltage | 240.0 V |
| Relative symmetric network frequency tolerance | 5 % |
| base load current at high overload | 18.7 A |
| base load current at low overload | 25.4 A |
| 功耗W |
自然通風: 47 W 在…上 200 V,開關頻率 4 kHz 強制通風: 179 W 在…上 200 V,開關頻率 4 kHz |
| With safety function Safely Limited Speed (SLS) | True |
| With safety function Safe brake management (SBC/SBT) | True |
| With safety function Safe Operating Stop (SOS) | False |
| With safety function Safe Position (SP) | False |
| With safety function Safe programmable logic | False |
| With safety function Safe Speed Monitor (SSM) | False |
| With safety function Safe Stop 1 (SS1) | True |
| With sft fct Safe Stop 2 (SS2) | False |
| With safety function Safe torque off (STO) | True |
| With safety function Safely Limited Position (SLP) | False |
| With safety function Safe Direction (SDI) | False |
| 保護類型 |
熱保護: 馬達 安全轉矩關斷: 馬達 電機斷相: 馬達 熱保護: 驅動 安全轉矩關斷: 驅動 過熱: 驅動 輸出相線和接地之間的過流: 驅動 輸出電壓過載: 驅動 短路保護: 驅動 電機斷相: 驅動 直流總線過壓: 驅動 線路電源過壓: 驅動 總線供電欠壓: 驅動 總線供電失相: 驅動 超速: 驅動 控制電路上制動: 驅動 |
| 每套數量 | 1 |
| 寬度 | 171 mm |
| 高度 | 409 mm |
| 深度 | 236 mm |
| 產品凈重 | 7.7 kg |
| 電氣連接 |
控制: 螺釘終端 0.5...1.5 mm2 AWG 20...AWG 16 線路側: 螺釘終端 6 mm2 AWG 10 直流母線: 螺釘終端 6 mm2 AWG 10 馬達: 螺釘終端 10 mm2 AWG 8 |
| 傳輸率 |
10/100 Mbit/s 適用 以太網的IP / Modbus TCP 4.8, 9.6, 19.2, 38.4 kbit/s 適用 Modbus 串行 |
| 交換模式 | 半雙工, 全雙工, 自動協商 以太網的IP / Modbus TCP |
| 數據格式 | 8比特，可配置為偶數，奇數或無奇偶 適用 Modbus 串行 |
| 極化方式 | 無阻抗 適用 Modbus 串行 |
| 地址數 | 1…247 適用 Modbus 串行 |
| 電源 |
用于邏輯輸入的外部電源: 24 V 直流 (19…30 V), <1.25 mA, 保護類型: 過載和短路保護 內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保護類型: 過載和短路保護 用于邏輯輸入的內部電源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保護類型: 過載和短路保護 |
| 本地信號指示 |
本地診斷: 3 LED指示燈 (單聲道/雙色) 集成通訊狀態: 5 LED指示燈 (雙色) 通訊模塊狀態: 2 LED指示燈 (雙色) 電壓狀態: 1 LED指示燈 (紅色) |
| 輸入兼容 |
DI1...DI8: 離散量輸入 1 級 PLC 符合 EN/IEC 61131-2 DI7, DI8: 脈沖輸入 1 級 PLC 符合 IEC 65 A-68 STOA, STOB: 離散量輸入 1 級 PLC 符合 EN/IEC 61131-2 |
| 離散量輸入邏輯 |
正邏輯(源) (DI1...DI8), < 5 V (狀態 0), > 11 V (狀態 1) 負邏輯 (漏) (DI1...DI8), > 16 V (狀態 0), < 10 V (狀態 1) 正邏輯(源) (DI7, DI8), < 0.6 V (狀態 0), > 2.5 V (狀態 1) 正邏輯(源) (STOA, STOB), < 5 V (狀態 0), > 11 V (狀態 1) |
| 采樣期間 |
2 ms +/- 0.5 ms (DI1...DI8) - 離散量輸入 5 ms +/- 1 ms (DI7, DI8) - 脈沖輸入 1 ms +/- 1 ms (AI1, AI2, AI3) - 模擬量輸入 5 ms +/- 1 ms (AQ1, AQ2) - 模擬量輸出 |
| 精度 |
+/- 0.6 % AI1, AI2, AI3 用于60 °C的溫度變動 模擬量輸入 +/- 1 % AQ1, AQ2 用于60 °C的溫度變動 模擬量輸出 |
| 線性度誤差 |
AI1, AI2, AI3: ***大值 +/- 0.15 % 適用 模擬量輸入 AQ1, AQ2: +/- 0.2 % 適用 模擬量輸出 |
| 更新時間 | 繼電器輸出 (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| 隔離 | 電源與控制端子之間 |
| 工作海拔 |
<= 1000 m 無 1000...4800 m 電流降額 1%/100m |
|---|---|
| 操作位置 | 垂直方向 +/- 10° |
| 產品認證 |
UL TüV CSA |
| 標識 | CE |
| 符合標準 |
UL 508C EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Maximum THDI | <48 % 從80…100%負載 符合 IEC 61000-3-12 |
| 組裝方式 | 密封 |
| 電磁兼容性 |
靜電放電抗干擾 級別 3 符合 IEC 61000-4-2 射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3 抗快速瞬變 級別 4 符合 IEC 61000-4-4 1.2/50和8/20 μs復合波（測試） 級別 3 符合 IEC 61000-4-5 抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6 |
| Environmental class (during operation) |
Class 3C3 according to IEC 60721-3-3 Class 3S3 according to IEC 60721-3-3 |
| Maximum acceleration under shock impact (during operation) | 150 m/s2 at 11 ms |
| Maximum acceleration under vibrational stress (during operation) | 10 m/s2 at 13...200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
| Permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| 冷卻空氣容量 | 103 m3/h |
| 過電壓類別 | III |
| 調節回路 | 可調的PID調節器 |
| 絕緣電阻 | > 1 MOhm 接地 1 分鐘 500 V 直流 |
| 噪音等級 | 56 dB 符合 86/188/EEC |
| 抗振動 |
波峰至波峰 1.5 mm (f= 2…13 Hz) 符合 IEC 60068-2-6 1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6 |
| 抗沖擊 | 15 gn 適用 11 ms 符合 IEC 60068-2-27 |
| 環境特征 |
化學污染抵抗 等級3C3 符合 EN/IEC 60721-3-3 塵土污染抵抗 等級3S3 符合 EN/IEC 60721-3-3 |
| 相對濕度 | 5…95 % 無凝結 符合 IEC 60068-2-3 |
| 環境溫度 |
-15…50 °C (無) 50…60 °C (有) |
| 噪音級別 | 56 dB |
| 污染等級 | 2 |
| Ambient air transport temperature | -40…70 °C |
| 貯存環境溫度 | -40…70 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 34.7 cm |
| Package 1 Width | 21.5 cm |
| Package 1 Length | 58 cm |
| Package 1 Weight | 10.204 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 3 |
| Package 2 Height | 75 cm |
| Package 2 Width | 60 cm |
| Package 2 Length | 80 cm |
| Package 2 Weight | 43.612 kg |
| 保修單 | 18 個月 |
|---|
